气动压力机外形总图及总体结构

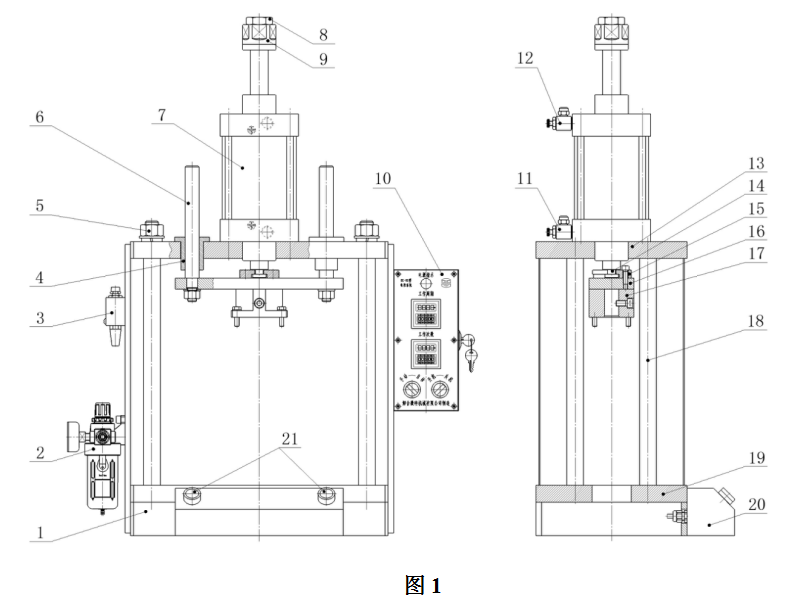

如图1所示，精密气动压力机，是以可调行程气缸或多层增力气缸为驱动执行元件，以压缩空气为动力的精密气动压力机。

精密气动压力机，由机体部分、驱动部分、导向部分、气动系统、电控系统和安全防护等部分构成。

气动压力机机体部分：包括机座1、导套4、螺母5、导柱6、气缸7以及气缸固定板13、连接头14、连接盘15、防转板16、安装卡头17、支柱18和机器工作台19等零件构成。

气动压力机驱动部分：由多层增力气缸或者可调行程气缸7通过连接头14和连接盘15，推拉防转板16和安装卡头17上下运动，从而驱动机器工作。

气动压力机导向部分：由图中的导套4、导柱6和防转板16等零件构成。

气动压力机气动系统：由气源处理三联体2、二位五通换向阀3、下调速接头11、上调速接头12和管接头、尼龙管等元件构成。

气动压力机电控系统：由控制系统20和电控系统10构成。用户可根据需要选装压力传感器、位移传感器、峰值仪、监控系统显示仪等监控检测部件。

气动压力机安全防护：有防止安装卡头回位挤手、防误操作、紧急状态停机等功能。用户可根据具体需要选装有机玻璃护罩或者安全光幕等部件。



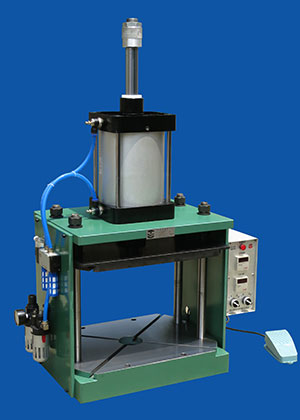

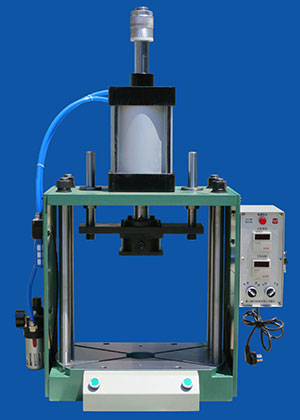

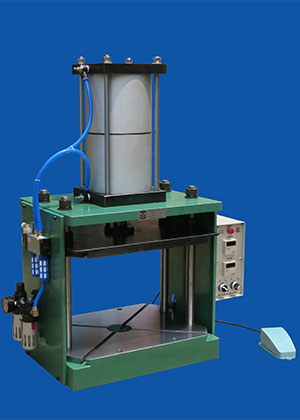

用途、特点

精密气动压力机的用途：

本压力机适用于五金、电子、电器、汽车、机械、钟表、仪器等众多行业在装配、落料、切割、成型、翻边、压入、铆接、冲缝、校准和压印等工序使用。

精密气动压力机的特点：

精密气动压力机使用方便、外形美观、结构紧凑、刚性稳定，在下压过程中压力始终恒定，具有下面几个方面明显的特点：

气动压力机调整调压阀的气源输出压力，气缸下压力随着气源压力成比例改变。

气动压力机机体采用四柱龙门框架结构，机座用钢板焊接而成，刚性好、强度大。

气动压力机符合人体工程学设计，合理布置四柱位置，方便操作者对工件的取放。

气动压力机卡头上的防转板采用双导柱结构，不但防转，而且具有极好的导向精度。

上模固定有安装卡头和上模固定板两种方式可供选择，适合各种需要。

气动压力机工作过程无振动、无冲击、无噪音，极大提高工件加工质量及模具寿命。

气动压力机气缸行程、运行速度都可以在气缸上直接调节，操作简单，方便快捷。

气动压力机仅仅是普通机械压力机或液压机能耗的10%－20%，极大的节约成本。

气动压力机的电控系统可以设定工作周期和保压时间，设定并记录工作次数。
