A**系列(80KN-150KN)

A**系列(80KN-150KN)

A08系列液压增力气缸

液压增力气缸液压增力气缸液压增力气缸液压增力气缸



物理参数:不同的气源压力下,气缸三段行程的输出力:

A08系列液压增力气缸三行程输出力
输出力
气源压力(MPa)
0.4
0.5
0.6
0.7
0.8
0.9
1.0
快进力(KN)
1.9
2.4
2.8
3.3
3.8
4.3
4.8
工作力(KN)
32.0
40.0
48.0
56.0
64.0
72.0
80.0
返回力(KN)
1.2
1.6
1.9
2.2
2.5
2.8
3.2

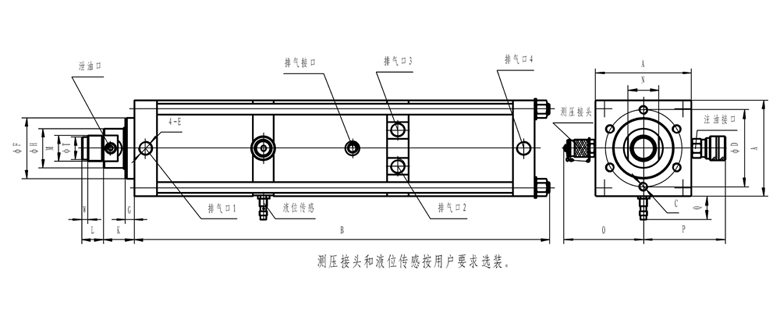

结构尺寸:A08系列液压增力气缸结构尺寸如下图:

订货号
几何安装尺寸
型号
总行程
力行程
A
B
C
D
E
F
G
H
K
L
M
N
O
P
Q
T
W
A08
50
5
110
476
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
50
10
110
528
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
50
15
110
580
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
75
5
110
523
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
75
10
110
575
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
75
15
110
627
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
100
5
110
570
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
100
10
110
622
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
100
15
110
674
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
100
20
110
726
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
125
5
110
617
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
125
10
110
669
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
125
15
110
721
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
125
20
110
773
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
125
25
110
825
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
150
5
110
664
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
150
10
110
716
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
150
15
110
768
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
150
20
110
820
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7
A08
150
25
110
872
6-M10X15
88
G3/8
70
10
45
35
25
M30X2
35
92
95
25
26
7





A15系列液压增力气缸

液压增力气缸液压增力气缸液压增力气缸液压增力气缸


物理参数:不同的气源压力下,气缸三段行程的输出力:



A15系列液压增力气缸三行程输出力
输出力
气源压力(MPa)
0.4
0.5
0.6
0.7
0.8
0.9
1.0
快进力(KN)
3.0
3.7
4.5
5.2
6.0
6.7
7.5
工作力(KN)
60
75
90
105
120
135
150
返回力(KN)
2.2
2.8
3.3
3.9
4.4
5.0
5.6



结构尺寸:A15系列液压增力气缸结构尺寸如下图:


订货号
几何安装尺寸
型号 总行程 力行程
A
B
C
D
E
F
G
H
K
L
M
N
O
P
Q
T
W
A15 50 5 135 551 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 50 10 135 615 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 50 15 135 679 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 75 5 135 598 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 75 10 135 662 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 75 15 135 726 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 100 5 135 637.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 100 10 135 701.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 100 15 135 765.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 100 20 135 829.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 125 5 135 684.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 125 10 135 748.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 125 15 135 812.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 125 20 135 876.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 125 25 135 940.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 150 5 135 731.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 150 10 135 795.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 150 15 135 859.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 150 20 135 923.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7
A15 150 25 135 987.5 6-M16X20 100 G1/2 75 15 50 36 25 M30X2 40 104 106 25 26 7



具体技术规格,请点击:F02系列F03系列F05系列F08系列F10系列F16系列F25系列A**系列
