摆辗系列——VPOR系列立式

VPOR系列 摆辗 立式 精密气动旋铆机



机械特性:

对比同类机型,VPOR系列摆辗立式精密气动旋铆机拥有更大的工作行程;在同样气压下,可以为旋铆头提供更大的下压力。因此,该系列机型铆接范围更加广泛。
采用名牌节能电机,绝缘性能好,发热率低,启动速度快,运行平稳,铆接过程中振动轻微。在节能降耗的同时,又极大提高了机器的使用寿命和操作安全。
核心部件旋铆头为规范化设计的独立部件,拥有特定的结构尺寸和与之相配套的材料及制做工艺。旋铆头不同的头部形状及结构尺寸,决定了铆钉铆结后头部形状的差异。规范化使旋铆头的设计、制做、安装和维护变得极为方便。
摆辗铆接的核心部件—铆头座,结构尺寸得到加强,并采用轴承钢磨削成型。因此,在摆辗铆接过程中,推力轴承与滚针轴承配合使用,摩擦阻力小,传动效率高,铆头机构运行平稳。
精密气动旋铆机铆头的下压力,是由机头中的气缸提供,采用缸筒表面经过氧化处理的铝合金缸筒,配合长效耐磨密封元件的选用,可以大幅降低能耗并提高机器使用寿命。
与同类型厂家的机型相比,VPOR系列摆辗立式精密气动旋铆机的工作台更大,支撑更稳定,刚性更好。便于安装铆接所需的各种工装模具和各种自动装夹、自动送料设备。
工作台下边,采用加粗的丝杠。一方面便于调节工作台升降,另一方面避免铆接过程中产生颤振,从而影响铆接质量。为工作台提供强有力的支撑,是保证铆接质量的前提。
燕尾槽导轨与楔形斜铁配合使用,在提供高精度导向同时,可以消除导向间隙,并且将工作台锁定在合适位置。锁定后的工作台,有效的提升了机床的刚性,并且避免振动的产生。



铆头夹具:

气动旋铆机

铆头-按照手册中的铆头结构尺寸结合铆钉形状自制。

气动旋铆机

夹具-根据零件形状和铆钉头部尺寸自行设计和制做。



定货代码:

气动旋铆机

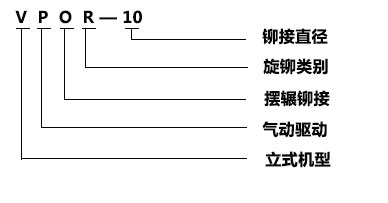

例如:定购机型时,铆钉材料以A3钢为参考。铆接直径为10mm,总行程50,可调行程30,采用摆辗铆接结构,拥有立式机体的精密气动旋铆机。
定货代码为:VPOR-10

机器型号及旋铆时的下压力

VPOR-02 5KN/0.7MPa
VPOR-04 7KN/0.7MPa
VPOR-06 9KN/0.7MPa
VPOR-08 13KN/0.7MPa
VPOR-10 17KN/0.7MPa
结构尺寸:
VPOR系列精密气动旋铆机技术参数及结构尺寸



铆接下压力,是指在0.7MPa的气源条件下

VPOR-02
VPOR-04
VPOR-06
VPOR-08
VPOR-10
铆接参数





铆接铆钉直径(mm)
<2
2-4
2-6
2-8
2-10
铆头最大工作行程(mm)
50
50
50
50
50
铆头最小工作行程(mm)
20
20
20
20
20
铆头标准伸出长度(mm)
50
50
50
50
50
动力参数





气源工作压力(MPa)
0.4-0.8
0.4-0.8
0.4-0.8
0.4-0.8
0.4-0.8
交流供电电源(V)
三相380V
三相380V
三相380V
三相380V
三相380V
铆接下压力(KN)
5
7
9
13
17
主轴电机功率(KW)
0.18
0.18
0.37
0.55
0.75
主轴电机转速(RPM)
1000
1000
1000
1000
1000
电控系统功耗(KW)
0.05
0.05
0.05
0.05
0.05
照明工作灯功率(KW)
0.05
0.05
0.05
0.05
0.05
每工作周期耗气量(L)
0.65
0.97
1.22
1.75
2.35
几何参数





铆头安装孔径(mm)
φ12H7
φ12H7
φ12H7
φ12H7
φ12H7
工作台T形槽口宽(mm)
14标准
14标准
14标准
14标准
14标准
铆头到工作台距离(mm)
0-250
0-250
0-250
0-250
0-250
工作台升降距离(mm)
250
250
250
250
250
铆接跨度极限(mm)
135
135
135
135
135
工作台台面尺寸(mm)
260X200
260X200
300X200
300X200
300X200
机床外形尺寸(mm)
550X380X1478
550X380X1478
600X410X1493
600X410X1493
620X430X1540
机床重量





机床毛重(KG)
330
340
350
370
400
机床净重(KG)
280
290
300
320
350
